旋轉氣流的絕大部分沿器壁自圓筒體，呈螺旋狀由上向下向圓錐體底部運動，形成下降的外旋含塵氣流，在強烈旋轉過程中所產生的離心力將密度遠遠大于氣體的塵粒甩向器壁，塵粒一旦與器壁接觸，便失去慣性力而靠入口速度的動量和自身的重力沿壁面下落進入集灰斗。旋轉下降的氣流在到達圓錐體底部后．沿除塵器的軸心部位轉而向上．形成上升的內旋氣流，并由除塵器的排氣管排出。
自進氣口流人的另一小部分氣流，則向旋風除塵器頂蓋處流動，然后沿排氣管外側向下流動，當達到排氣管下端時，即反轉向上隨上升的中心氣流一同從誹氣管排出，分散在其中的塵粒也隨同被帶走

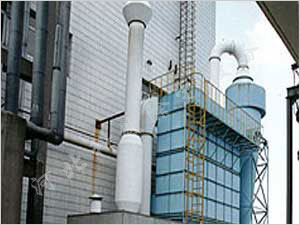

旋風除塵器是由旋風筒體,集灰斗和蝸殼(或集風帽)三部分組成,按筒體個數區分,有單筒,雙筒,三筒,六筒等五種組合,每種組合有兩種出風形式：Ⅰ型水平出風和Ⅱ型（上部出風）。對于Ⅰ型雙筒組合者,另有正中進出風和旁側進出風兩種組合形式,Ⅰ型單筒和三筒只有旁側時出風一種形式,四筒和六筒組合則只有正中進出風形式,對于二型各種組合,可采用上述Ⅰ型中的任意一種進風位置,該種除塵設備具有阻力小,除塵效率高,處理風量大,性能穩定,占地面積小結構簡單,實用廉價等特點。適用于各種機械加工,冶金建材,礦山采掘的粉塵粗,中級凈化。
